随着手头主力设备的不断迭代，许多人家中都沉淀下了一两台成色完好、屏幕素质极高的旧款 iPhone 或老 iPad。将这些设备利用起来作为 Mac 的桌面辅助副屏，放个实时监控、盯个构建日志或停靠即时通讯窗口，一直是一个极具吸引力的极客玩法。

然而现实往往骨感：苹果官方的 Sidecar（随航）体验虽好，却只允许 iPad 参与，完全不支持 iPhone，且硬性捆绑同一 Apple ID 与特定硬件型号；老牌商业软件 Duet Display 早已全面倒向高昂的订阅制；Luna Display 虽好却强制要求一枚数百元的专用硬件插头；而传统的 VNC 或局域网串流方案，不仅存在严重的鼠标延迟与画面撕裂，更无法在 macOS 中以真正物理显示器的形态激活原生 HiDPI 视网膜渲染。

近期开源社区涌现出一个非常亮眼的项目 —— OpenDisplay（peetzweg/opendisplay）。它采用 100% 开源、零订阅、无第三方云端服务器的设计理念，不仅通过 macOS 底层私有虚拟显示接口实现了真正的 HiDPI 扩展屏，更通过原生接管 usbmuxd 实现了无需任何命令行守护进程的 USB 即插即用超低延迟传输。

本文将以系统工程与架构视角，深度剖析 OpenDisplay 的端到端技术实现，拆解其如何在 5ms 编码延迟内打通屏幕采集、硬件直编、USB 协议复用、UDP 旁路光标与触控反向注入的全套闭环。

1. 核心架构全景：为什么采用“手机端监听、Mac 端连接”？

在常规的网络客户端/服务端思维中，通常由主机（Mac）作为服务端监听端口，移动设备（iPhone）作为客户端主动发起连接。但 OpenDisplay 在架构设计之初，做出了一个至关重要且极其克制的决策：由接收端（iPhone/iPad）在本地 TCP 9000 端口监听，由发送端（Mac）发起主动连接。

这一设计的底层逻辑在于：抹平物理介质的差异，让 WiFi 与有线 USB 走完全一致的单一传输管线。

通过下面的端到端架构拓扑图，我们可以清晰地看到这套流转机制：

flowchart TD
    subgraph MacSender["Mac 发送端 (OpenDisplay Mac)"]
        VD["CGVirtualDisplay\n(CoreGraphics 私有虚拟显示器)"]
        SCK["ScreenCaptureKit\n(高性能低开销帧抓取)"]
        VT["VideoToolbox H.264\n(硬件实时编码 / 无B帧)"]
        Mux["Usbmux Native Client\n(直连 /var/run/usbmuxd)"]
        NetSend["NWConnection\n(TCP Socket)"]
        Injector["InputInjector\n(CGEvent 鼠标/触控/压感注入)"]
        UDPCursor["UDP Cursor Client\n(指针坐标独立旁路发包)"]
    end

    subgraph Channel["传输介质 (透明单一 TCP 管道 + UDP 旁路)"]
        USBWire["Lightning / Type-C 数据线\n(usbmuxd TCP 端口映射)"]
        WiFiLAN["本地局域网 WiFi\n(Bonjour _opensidecar._tcp)"]
        UDPLine["UDP 9001 端口\n(光标无阻塞极速通道)"]
    end

    subgraph iOSReceiver["iOS 接收端 (OpenDisplay App)"]
        Listener["NWListener :9000\n(单 TCP 连接接收)"]
        CursorListener["NWListener UDP :9001\n(独立接收光标坐标)"]
        DeFrame["分包解复用 Heuristic Demux\n(区分 H.264 视频流与 JSON 控制信令)"]
        Decoder["AVSampleBufferDisplayLayer / Metal\n(硬件解码直接上屏)"]
        TouchHandler["Touch / Apple Pencil 采集\n(归一化坐标与压感转换)"]
    end

    VD -->|渲染帧| SCK
    SCK -->|CVPixelBuffer| VT
    VT -->|Annex B NALU| NetSend
    NetSend --> USBWire
    NetSend --> WiFiLAN
    USBWire --> Listener
    WiFiLAN --> Listener
    UDPCursor -.->|光标增量| UDPLine
    UDPLine -.-> CursorListener

    Listener --> DeFrame
    DeFrame -->|H.264 视频帧| Decoder
    TouchHandler -->|JSON 触控事件| Listener
    Listener -->|反向 JSON| NetSend
    NetSend --> Injector

1.1 握手与生命周期协议（Session Lifecycle）

发送端与接收端之间仅靠一条 TCP 长连接维系双向数据通信。整个会话的启动与动态重构时序如下：

sequenceDiagram
    autonumber
    participant R as iOS Receiver (iPhone/iPad)
    participant S as Mac Sender (Mac App)

    Note over R: 启动 NWListener 监听 TCP 9000，广播 Bonjour
    S->>R: TCP 连接握手
    R-->>S: hello (包含物理面板像素、缩放比 scale、设备 UUID)
    Note over S: 根据 hello 尺寸动态创建 CGVirtualDisplay，启动抓屏
    S-->>R: welcome (协议版本号 pv)
    loop 持续高刷视频流 (60 fps)
        S->>R: [4字节长度][Annex B H.264 视频帧 (含 IDR/SPS/PPS)]
        Note over R: AVSampleBufferDisplayLayer 硬件加速解码上屏
    end
    par 双向心跳与时钟校准 (每 2 秒)
        R->>S: ping (t1 客户端时间戳)
        S-->>R: pong (t1, mt 服务端时间戳)
        Note over R: 计算 RTT 与 Clock Offset，统计端到端延迟
    and 反向输入注入
        R->>S: touch / scroll / pencil (归一化坐标与手势)
        Note over S: InputInjector 注入对应 CGEvent
    end
    opt 设备物理旋转 (Portrait ↔ Landscape)
        R-->>S: hello (翻转后的物理宽与高)
        Note over S: 原地应用新 DisplayMode，流重新自适应无需断开连接
    end

2. 五大底层硬核工程拆解

OpenDisplay 并没有依赖庞大的现成第三方流媒体库，其核心代码极为精简（单平台仅数个 Swift 核心文件）。在阅读其源码后，其展现出的工程细节令人叹为观止。

2.1 黑科技一：CGVirtualDisplay 注入与原生视网膜 HiDPI 对齐

在 macOS 上实现屏幕扩展，最核心的难点在于：如何让 Window Server 确信有一台真实的物理显示器已接入。

常规开源抓屏工具通常只能创建虚拟抓屏区，无法支持窗口拖入、Dock 摆放与多显示器排列。商业软件 BetterDisplay、DeskPad 以及 OpenDisplay 均调用了 CoreGraphics 未公开的私有接口 —— CGVirtualDisplay。

在 Mac/VirtualDisplay.swift 中，OpenDisplay 构建了虚拟显示器的高清描述符：

let descriptor = CGVirtualDisplayDescriptor()
descriptor.setDispatchQueue(DispatchQueue.main)
descriptor.name = name
descriptor.maxPixelsWide = UInt32(maxPointsPerAxis * 2)
descriptor.maxPixelsHigh = UInt32(maxPointsPerAxis * 2)
descriptor.sizeInMillimeters = sizeInMillimeters
descriptor.productID = productID   // 0x4F53 ("OS")
descriptor.vendorID = 0x5043       // 0x5043 ("PC")
descriptor.serialNum = serialNum

display = CGVirtualDisplay(descriptor: descriptor)

let settings = CGVirtualDisplaySettings()
settings.hiDPI = 1
settings.modes = [
    CGVirtualDisplayMode(width: UInt(pointsWide), height: UInt(pointsHigh), refreshRate: 60)
]
guard display.apply(settings) else {
    Log.info("CGVirtualDisplay applySettings FAILED")
    return nil
}

这里隐藏着两个非常精妙的工程考量：

1. 防止旋转时窗口被遗弃（Stranded Windows）：初始化时 maxPixelsWide 和 maxPixelsHigh 直接预留为设备长边的两倍。当 iPhone 从横屏旋转为竖屏时，系统 不需要销毁重建虚拟显示器，而是直接向原有的 displayID 动态 apply 新的模式。这彻底避免了旧窗口因为显示器掉线而被强行弹回 Mac 主屏幕的尴尬；
2. 异步模式持续校准机制：macOS 在新增显示器时，有时会在几秒后异步覆写配置恢复为 1x 缩放。OpenDisplay 在后台启动了一个常驻协程监听显示器属性变更，一旦检测到非 HiDPI 状态，立即重新施加 @2x 模式，确保 Retina 字体渲染永远锋利。

2.2 黑科技二：直连 /var/run/usbmuxd，彻底告别外部依赖

许多类似工具在通过 USB 连接 iPhone 时，都需要用户在后台运行 iproxy（由 libimobiledevice 提供）来建立端口映射。

OpenDisplay 在 Mac/Usbmux.swift 中完全纯 Swift 原生重写了与苹果内置守护进程 usbmuxd 的交互协议。因为每一个 macOS 安装镜像中都原生自带了 /var/run/usbmuxd Unix Domain Socket（Finder 文件同步、Xcode 联机调试与 Sidecar 均建立在其之上）。

OpenDisplay 连接此 Unix Socket 并直接发送标准的 XML/Binary Plist 消息：

static func connect(deviceID: Int, port: UInt16,
                    queue: DispatchQueue) async throws -> NWConnection {
    let conn = try await open(queue: queue)
    try await send([
        "MessageType": "Connect",
        "DeviceID": deviceID,
        // usbmuxd 要求端口号必须转换为网络大端字节序 (Network Byte Order)
        "PortNumber": Int((port << 8) | (port >> 8)),
    ], on: conn)

    let reply = try await readMessage(on: conn)
    guard reply["MessageType"] as? String == "Result",
          reply["Number"] as? Int == 0 else {
        throw Failure.refused
    }
    // 握手成功！此时该 socket 已蜕变为直通 iPhone:9000 的透明字节流管道
    return conn
}

[!NOTE]
一旦 usbmuxd 返回 Result = 0，原本的控制 Socket 就直接升级为一条连接 iPhone TCP 9000 端口的双向裸流（Byte Pipe）。不需要任何外部命令行工具、没有第三方二进制依赖、不需要提权，插上数据线瞬间秒级建连。

2.3 黑科技三：VideoToolbox 极限压榨，斩获 5.3ms 编码时延

在远程串流中，传统流媒体偏好的“大缓存、B 帧双向预测、周期性关键帧”是交互式局域网串流的头号杀手。一个 B 帧就会带来至少 1 帧（16.6ms）的时序重排等待，而频繁发出的全量 IDR 帧（体积通常在数十 KB 到数百 KB）会导致网络突发拥塞从而引发掉帧。

OpenDisplay 在 Mac/MacSender.swift 中对苹果硬件编码器 VideoToolbox 进行了极限调优：

// 开启极速低延迟实时模式
VTSessionSetProperty(encoder, key: kVTCompressionPropertyKey_RealTime, value: kCFBooleanTrue)
// 坚决禁用帧重排 (无任何 B 帧，纯 I 帧与 P 帧)
VTSessionSetProperty(encoder, key: kVTCompressionPropertyKey_AllowFrameReordering, value: kCFBooleanFalse)
// 最大允许延迟帧数为 0 (立即输出，绝不攒批)
VTSessionSetProperty(encoder, key: kVTCompressionPropertyKey_MaxFrameDelayCount, value: 0 as CFNumber)
// 优先保障编码速度而非极限画质压缩比
VTSessionSetProperty(encoder, key: kVTCompressionPropertyKey_PrioritizeEncodingSpeedOverQuality, value: kCFBooleanTrue)

// 关闭常规周期性关键帧！
VTSessionSetProperty(encoder, key: kVTCompressionPropertyKey_MaxKeyFrameInterval, value: 3600 as CFNumber)

通过这套参数配置，OpenDisplay 获得了以下极为惊艳的运行特性：

• Apple Silicon 实测 5.3ms 极速送交到吐出：从 ScreenCaptureKit 抓到 CVPixelBuffer 到编码器输出 Annex B H.264 切片，平均耗时仅 5.3ms 左右；
• 按需关键帧恢复（On-Demand Keyframe Recovery）：因为物理 USB 与优质 WiFi 下 TCP 是可靠链路，周期性发送 IDR 毫无必要。OpenDisplay 默认几乎不主动发 IDR，只有当接收端首次握手、重新对焦或发现解码异常时，才会由手机反向发送一个轻量的 {"type":"kf"} 控制信令，Mac 编码器下一帧才即时插入 IDR 关键帧。

2.4 黑科技四：启发式单通道解复用与 UDP 光标旁路加速

为了保持协议的极端紧凑，OpenDisplay 采用了大端 4 字节表示长度的二进制封包：

[4 字节大端整数 Payload 长度][实际 Payload 内容]

在同一条 TCP 管道中，既要传输大块的 H.264 视频帧，又要传输微秒级的 JSON 控制信令（心跳、触控）。OpenDisplay 在 pv <= 3 规范中设计了一套非常巧妙且高效的 启发式解复用（Channel Demux Heuristic）：

若一个包同时满足以下三项条件，则它必然是一个 JSON 控制命令，否则一律作为 H.264 视频样本送交硬件解码器：

1. Payload 长度 < 32768 字节；
2. 首字节为 ASCII 字符 { (0x7B)；
3. Payload 内容中 不包含任何 NUL 空字节（0x00）。

[!TIP]
为什么该规则 100% 可靠？因为 H.264 Annex B 规范中，每一个 NALU 的前导码均为 00 00 00 01，其切片载荷内不可避免地包含大量的 0x00 字节。即使视频帧携带了 JSON 遥测元数据头，也会因其后紧随的前导码而被正确判别为视频帧。

解决队头阻塞的灵丹妙药：UDP 光标旁路通道

在 WiFi 环境下，很多人会发现远程扩展屏上的鼠标有“粘滞感”或“丢帧拖尾”。其本质原因在于 TCP 队头阻塞（Head-of-Line Blocking）：
当一个重达 200KB 的视频关键帧或密集渐变帧正在 TCP 发送窗口中排队重传时，仅仅几十个字节的鼠标位置坐标更新会被硬生生阻塞在其后方，直到大帧完整交付后鼠标指针才会“突进式”跳跃。

为此，OpenDisplay 在最新协议中引入了 hello.cursorPort 机制：

• 手机端额外在 9001 端口开启一个轻量 UDP 监听；
• Mac 端的鼠标指针位置与移动增量直接打包为小巧的 UDP 数据报实时投递；
• 丢了某一帧坐标毫无影响（下一帧会立即覆盖），指针移动丝滑如飞，彻底终结了光标被视频帧卡死的顽疾。

2.5 黑科技五：原生数位板模拟与触控/手势映射

副屏不仅仅是用来“看”的，更可以用来“摸”。

在 Mac/InputInjector.swift 中，OpenDisplay 将来自 iOS 屏幕上的所有触控动作，反向注入为 macOS 系统的原生输入事件：

• 单指触控：手机端将屏幕绝对坐标归一化为 0.0 ~ 1.0 浮点数，Mac 结合当前虚拟显示器的 CGDisplayBounds 计算出真实屏幕像素点，并通过 CGEvent(mouseEventSource:...) 模拟出极为逼真的鼠标左键单击、抬起与移动拖拽；
• 双指滑动：手机上的双指手势被识别为平滑滚轮事件，滚动体验与 MacBook 自带触控板毫无二致；
• Apple Pencil 压感与倾角支持：针对 iPad 用户，代码内甚至合成了一套独有的虚拟数位板设备（Vendor ID: 0x0D15 / "ODIS"），将 Apple Pencil 的接触面积、压感（Pressure）、高度角（Altitude）与方位角（Azimuth）无损注入系统，使得在副屏上使用 Photoshop 或剪映做简单手写批注成为可能。

3. 对比横评：各大方案的核心指标硬碰硬

为了让大家更加具象地评估各项方案在日常生产力场景中的表现，我们将 OpenDisplay 与主流方案进行了横向比对：

4. 实战上手：如何快速为你的 Mac 挂上一块视网膜副屏？

4.1 安装与环境准备

1. Mac 发送端：
   • 从 GitHub Releases 直接下载官方已完成公证（Notarized）的 OpenDisplay.dmg；
   • 拖拽至 Applications 目录打开。首次运行时，系统会弹出 屏幕录制（Screen Recording）与 辅助功能（Accessibility）权限申请，分别授权允许（屏幕录制用于抓取虚拟屏幕画面，辅助功能用于注入触控鼠标事件）；
2. iPhone / iPad 接收端：
   • 方式 A（最简）：加入官方 TestFlight Beta 测试通道安装；
   • 方式 B（极客玩家）：Clone 仓库代码后，使用 Xcode 配合个人的免费 Apple ID 开发者证书，连接手机一键 Run 部署。

4.2 连接与使用姿势

• 强烈推荐：USB 直连模式（零延迟、不断电）
  • 使用一根原装或带数据传输功能的 Lightning / Type-C 数据线将 iPhone 插在 Mac 上；
  • 手机上打开 OpenDisplay App；
  • Mac 端点击菜单栏图标，即可在下拉设备中看到识别出的 iPhone / iPad (USB)，点击即可瞬间亮屏，桌面多出一块高清晰度的副屏！
• 无线漫游：WiFi 模式
  • 确保手机与 Mac 处于同一 Wi-Fi 网络下；
  • 手机保持在前台，Mac 端会自动通过 Bonjour 发现设备，点击即可无线投屏。

[!WARNING]
排坑警示（WiFi 模式静默失败）：
在 iOS 16+ 和 macOS 14+ 下，应用扫描或广播 mDNS 必须获得 “本地网络”（Local Network）权限。若在某些网络安全软件或系统拦截下该权限未被弹出或被用户误拒，会导致 Mac 无法发现手机。如果 WiFi 下搜不到设备，请前往双方系统的 设置 -> 隐私与安全性 -> 本地网络 中检查并确保 OpenDisplay 的开关已开启。

5. 极客思考：从 OpenDisplay 看设备全生命周期的价值重塑

在科技消费品日趋饱和的当下，硬件设备往往因为操作系统停止大版本支持而沦为抽屉里的电子垃圾。苹果官方随航（Sidecar）出于商业考量与生态壁垒，将 iPhone 这一全球保有量最大的视网膜高刷屏幕设备死死关在副屏大门之外。

OpenDisplay 的出现展现了开源黑客文化的魅力：
它既没有使用侵入式修改系统文件的笨重方案，也没有依赖黑灰产级别的反向注入，而是巧妙地串联起 macOS 原生赋予开发者的底层能力 —— 组合利用私有 CGVirtualDisplay 接口定义物理屏、调动硬件级 VideoToolbox 榨干编码能效、直面 Unix Domain Socket 唤醒系统自带的 usbmuxd 管道。

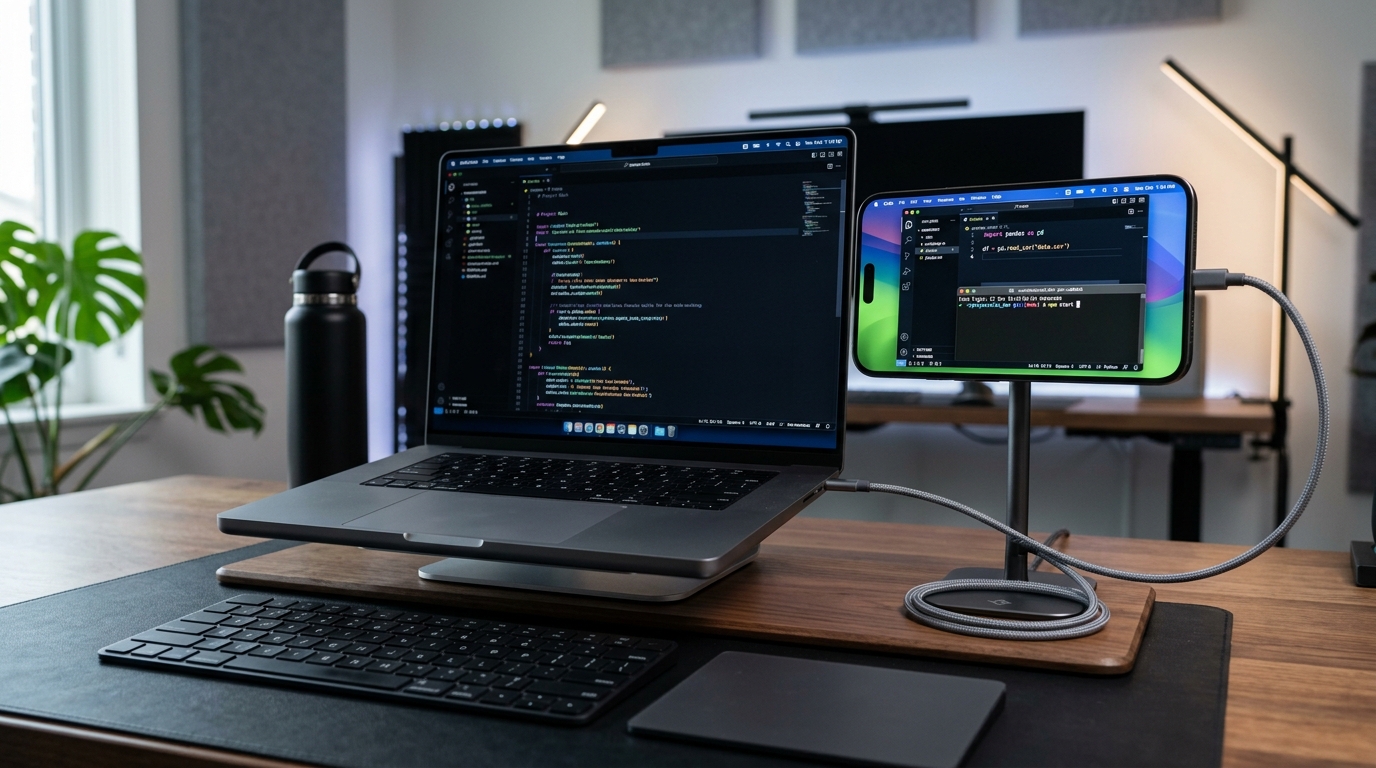

当一台 2017 年发布的 iPhone X 或旧 iPad mini 通过一根编织线立在 MacBook 旁，以 60 帧无感延迟流畅地显示着你的终端或代码时，你所收获的不仅是一块免费的视网膜副屏，更是对硬件主权与纯粹工程美学的又一次胜利。
